什么是RPC

远程过程调用（英语：Remote Procedure Call，缩写为 RPC，也叫远程程序调用）是一个计算机通信协议。该协议允许运行于一台计算机的程序调用另一台计算机的子程序，而程序员无需额外地为这个交互作用编程。如果涉及的软件采用面向对象编程，那么远程过程调用亦可称作远程调用或远程方法调用。

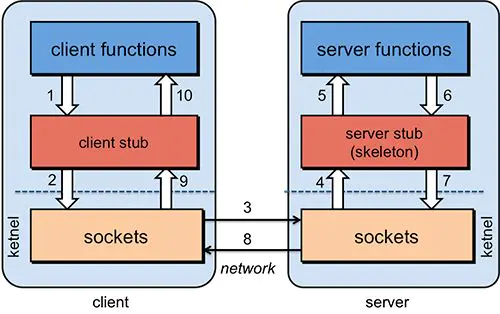

RPC示意图

背景与用途

在单台计算机中，我们可以通过程序调用来传递控制和数据；或者说通过程序调用，我们可以将多个程序组成一个整体来实现某个功能。

如果将这种调用机制推广到多台彼此间可以进行网络通讯的计算机，由多台计算机中的多个程序组成一个整体来实现某个功能，这也是可以的。调用的一方（发起远程过程调用，然后调用这方的环境挂起，参数通过网络传递给被调用方，被调用的一方执行程序，当程序执行完成后，产生的结果再通过网络回传给调用的一方，调用的一方恢复继续执行。这样一种原型思想，就是我们所说的RPC远程过程调用。

RPC这种思想最早可以追溯到1976年，RPC的发展到今天已经40年有余了。

如今的计算机应用中，单机性能上很难承受住产品的压力，需要不断扩充多台机器来提升整体的性能。同时为了充分利用这些集群里的计算机，需要对其从架构上进行划分，以提供不同的服务，服务间相互调用完成整个产品的功能。RPC就能帮助我们解决这些服务间的信息传递和调用。

RPC结构

RPC的设计思想是力图使远程调用中的通讯细节对于使用者透明，调用双方无需关心网络通讯的具体实现。因而实现RPC要进行一定的封装。

RPC原理上是按如下结构流程进行实现的。

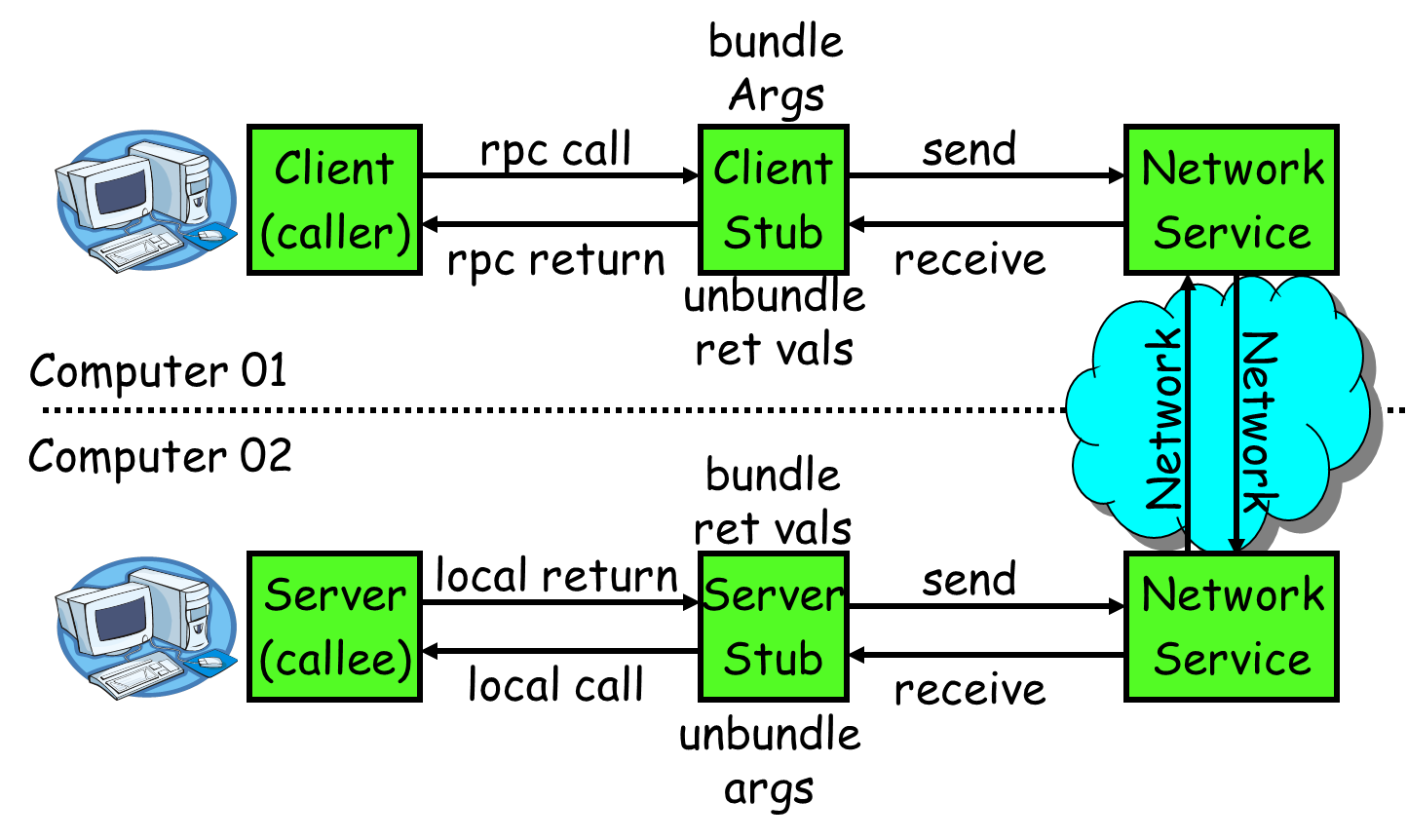

RPC结构

流程：

  1. 调用者（Caller, 也叫客户端、Client）以本地调用的方式发起调用；
  2. Client stub（客户端存根，可理解为辅助助手）收到调用后，负责将被调用的方法名、参数等打包编码成特定格式的能进行网络传输的消息体；
  3. Client stub将消息体通过网络发送给对端（服务端）
  4. Server stub（服务端存根，同样可理解为辅助助手）收到通过网络接收到消息后按照相应格式进行拆包解码，获取方法名和参数；
  5. Server stub根据方法名和参数进行本地调用；
  6. 被调用者（Callee，也叫Server）本地调用执行后将结果返回给server stub;
  7. Server stub将返回值打包编码成消息，并通过网络发送给对端（客户端）；
  8. Client stub收到消息后，进行拆包解码，返回给Client；
  9. Client得到本次RPC调用的最终结果。

gRPC

  • gRPC是由Google公司开源的高性能RPC框架。

  • gRPC支持多语言

    gRPC原生使用C、Java、Go进行了三种实现，而C语言实现的版本进行封装后又支持C++、C#、Node、ObjC、 Python、Ruby、PHP等开发语言

  • gRPC支持多平台

    支持的平台包括：Linux、Android、iOS、MacOS、Windows

  • gRPC的消息协议使用Google自家开源的Protocol Buffers协议机制（proto3） 序列化

  • gRPC的传输使用HTTP/2标准，支持双向流和连接多路复用

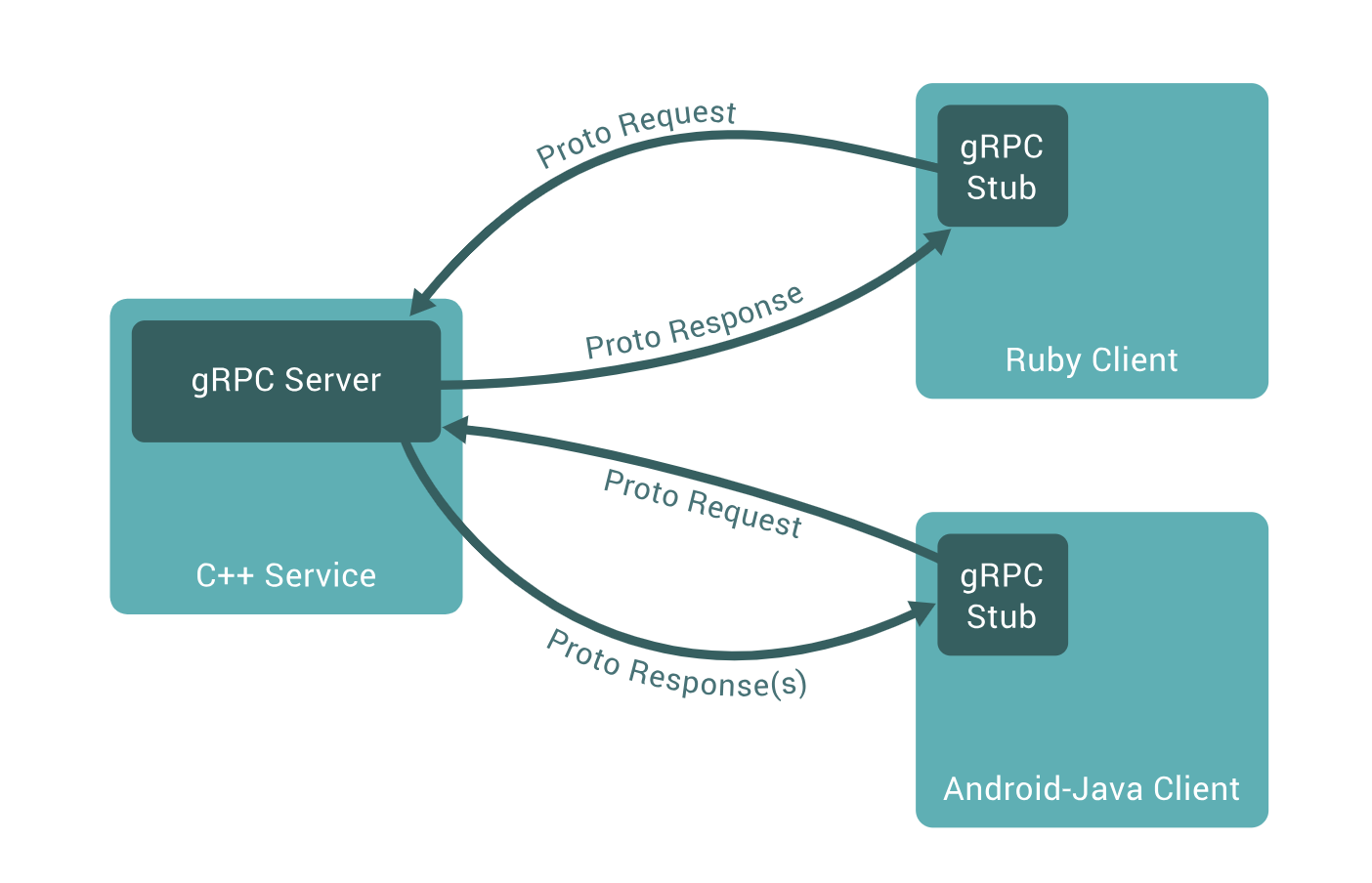

grpc

Protocol Buffers

gRPC的消息协议使用Google自家开源的Protocol Buffers协议机制（proto3） 序列化

详情可看我的另一篇文章 Protocol Buffers

接口定义

接口原型

接口名称： proto_test

调用参数：

1
2
3
4
ProtoTestReuqest:
    id     			# id
    test_content   	 # 测试内容

返回数据：

1
2
3
ProtoTestResponse:
    callback_id    # 返回测试ID
    result         # 结果

使用Protobuf 定义的接口如下

使用protobuf定义的接口文件通常以proto作为文件后缀名

在rpc目录下新建protoTest.proto文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
syntax = "proto3"; // 在gRPC中推荐使用proto3版本。

message ProtoTestReuqest {
    int32 id=1;
    string test_content=2;
}

message ProtoTestResponse {
	int32 callback_id=1;
	string result=2;
}

service ProtoTest {
    rpc proto_test(ProtoTestReuqest) returns(ProtoTestResponse) {}
}

代码生成

安装protobuf编译器和grpc库

1
pip install grpcio-tools

编译生成代码

1
python -m grpc_tools.protoc -I. --python_out=. --grpc_python_out=. protoTest.proto
  • -I表示搜索proto文件中被导入文件的目录
  • --python_out表示保存生成Python文件的目录，生成的文件中包含接口定义中的数据类型
  • --grpc_python_out表示保存生成Python文件的目录，生成的文件中包含接口定义中的服务类型

在rpc目录下执行上述命令，会自动生成如下两个rpc调用辅助代码模块：

  • protoTest_pb2.py 保存根据接口定义文件中的数据类型生成的python类
  • protoTest_pb2_grpc.py 保存根据接口定义文件中的服务方法类型生成的python调用RPC方法

服务端

在rpc目录下新建server.py文件,用来补全服务端代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
import protoTest_pb2
import protoTest_pb2_grpc
import grpc
from concurrent.futures import ThreadPoolExecutor
import time


# rpc接口定义中服务对应成Python的类
class ProtoTestService(protoTest_pb2_grpc.ProtoTestServicer):

    # 在接口定义的同名方法中补全，被调用时应该执行的逻辑
    def proto_test(self, request, context):
        # request是调用的请求数据对象
        id = request.id
        test_content = request.test_content
        print(id,test_content)
        response = protoTest_pb2.ProtoTestResponse()
        response.callback_id = id+1
        response.result = 'grpc结果'
        # 最终要返回一个调用结果
        return response


def serve():
    """
    rpc服务端启动方法
    """
    # 创建一个rpc服务器
    server = grpc.server(ThreadPoolExecutor(max_workers=10))

    # 向服务器中添加被调用的服务方法
    protoTest_pb2_grpc.add_ProtoTestServicer_to_server(ProtoTestService(), server)

    # 微服务器绑定ip地址和端口
    server.add_insecure_port('127.0.0.1:8888')

    # 启动rpc服务
    server.start()

    # start()不会阻塞，此处需要加上循环睡眠 防止程序退出
    while True:
        time.sleep(100)


if __name__ == '__main__':
    serve()

客户端

在rpc目录下新建client.py

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
import grpc
import protoTest_pb2
import protoTest_pb2_grpc
import time


def feed_test(stub):
    # 构建rpc调用的调用参数
    request = protoTest_pb2.ProtoTestReuqest()
    request.id = 1
    request.test_content = '发送grpc'

    # 通过stub进行方法调用，并接收调用返回值
    ret = stub.proto_test(request)
    print(ret.callback_id)
    print(ret.result)

def run():
    """
    rpc客户端调用的方法
    """
    # 使用with语句连接rpc服务器
    with grpc.insecure_channel('127.0.0.1:8888') as channel:
        # 创建调用rpc远端服务的辅助对象stub
        stub = protoTest_pb2_grpc.ProtoTestStub(channel)
        # 通过stub进行rpc调用
        feed_test(stub)

if __name__ == '__main__':
    run()
