单臂路由

发表于 分类于

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

单臂路由配置

1
2
dot1q termination vid 10 # 关联子接口和vlan
arp broadcast enable # 开启子接口的ARP广播功能

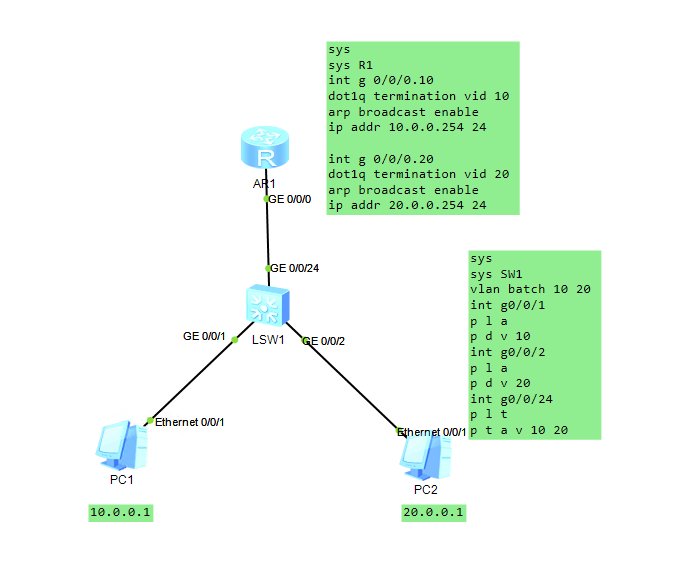

image-20230329132822934

SW1:

1
2
3
4
5
6
7
8
9
10
11
12
sys
sys SW1
vlan batch 10 20
int g0/0/1
p l a
p d v 10
int g0/0/2
p l a
p d v 20
int g0/0/24
p l t
p t a v 10 20

R1:

1
2
3
4
5
6
7
8
9
10
11
sys
sys R1
int g 0/0/0.10
dot1q termination vid 10
arp broadcast enable
ip addr 10.0.0.254 24

int g 0/0/0.20
dot1q termination vid 20
arp broadcast enable
ip addr 20.0.0.254 24
